Controlador CTC 22A

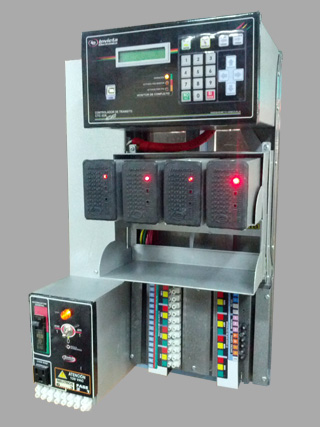

Controlador CTC-22A panel de control
Controlador CTC-22A empotrado
Características:
- El Controlador CTC-22A ha sido diseñado tomando en cuenta las necesidades del Ingeniero de tráfico, permitiéndole, configurar el sistema de acuerdo a los resultados del estudio de tráfico realizado.
- Controlador totalmente programable con 1 anillo de temporización 4 Fases + 4 overlaps.
- Fase peatonal, programable por usuario.
- Capacidad para manejar hasta 24 circuitos de salida. 8 sensores de entrada configurados en 2 sensores por fase (1 vehiculares + 1 Peatonal)
- Coordinación: Posee diferentes tipos de coordinación (120 Vac, Transmisión digital entre controladores u oficina central de control, que lo pueden hacer compatible con cualquier sistema instalado en el país (OPCIONAL).
- Control basado en tiempo. - Horas, Minutos, Fecha y Día de la semana. Agenda diaria (Lunes a Domingo + Días Feriados + 4 agendas diferentes para días especiales) con 16 eventos por agenda. Mantenimiento de hora por GPS (opcional)
- Programación de Luces Solapadas (4 Overlaps).
- Capacidad de transferir datos de programación de un controlador a otro y de programación a distancia desde un centro u otro controlador en la red, interface RS-232 y RS-485 (TRANSMISIÓN DIGITAL OPCIONAL).
- Módulo de interface con el usuario, constituida por pantalla de cristal líquido de 2 Líneas y 16 Caracteres y teclado de 20 teclas, lo que permite la programación total del controlador CTC-22 al momento de su instalación (secuencia de encendido de luces, tiempos de las luces, cambios de planes a realizar durante el día, verificación de los datos del Reloj de tiempo real, etc).
- Monitor de conflicto independiente programable por el usuario. Monitor de ausencia de rojo tipo Covenin o Invicta
- Sistema de diagnóstico de fallas (detector de ausencia de luz roja, luces en conflicto (verdes y amarillas)).
- Totalmente Actuado por el tráfico.
- Cumple con todas las normas COVENIN y Normas NEMA de funciones Básicas.
- Totalmente diseñado y construido por personal Venezolano
Especificaciones Técnicas:
- Tensión de Alimentación: 90 - 140 Vac RMS, 60 Hertz
- Condiciones Ambientales: Temperatura de 0 °C - 70°C
- Precisión de Tiempo: Dependiente de la frecuencia de la línea. Desviación a 60Hz. no mayor de: ± 16.67 mseg.
- Funciones: 16 planes de tiempo ; Desfases ilimitados definidos por el usuario; Cambio de planes a horas pico e intermitencia programable ; 1 Anillo de Temporización.; Totalmente programable en sitio; Actuado por el Tráfico, Maestro, Local, Manual.
- Número de Fases: Cuatro (4) y Ocho (8) “OVERLAPS”
- Circuitos de Salida MAX: Setenta y dos (72) MAX. (24 módulos de 3 circuitos)
- Sensores: Ocho (8), [1 vehiculares + 1 peatonal por fase]
- Los sensores funcionan en modo LLAMADA o RETORNO, MEMORIZADO o NO (COVENIN)
- Potencia en circuitos de Salida: 120 Vac @ 15 amperios.; Protegido por fusible y encendido en el cruce por cero de la tensión de red.; Módulo de Potencia microprocesado
- Planes de Tiempos: Ocho (8) Secuencias Programables por el usuario + Intermitencia
- Cambios de Planes por día: Dieciséis (16) eventos por agenda (9 agendas diferentes) ; 7 agendas (Lunes-Domingo) +1 Agenda Días Feriados + 1 Agendas Días Especiales
- Ajustes de Tiempos: Verdes: 0- 255 seg.; Amarillos fijo en 3 seg. (SEGÚN NORMA COVENIN) Ó 0- 25.5; Rojos: 0- 25.5 ! Intervalos de tiempo según COVENIN - NEMA
- Coordinación y Sincronismo: 120Vac (Ausencia o Presencia), 120Vac Serial (tipo Invicta), Transmisión Serial entre controladores y/o Oficina Central (opcional) RS-232 y RS- 485. Coordinación basada en tiempo (GPS)opcional.
- Protecciones: Monitor de Conflicto de luces verdes y amarillas, redundante, según exigen normas COVENIN y NEMA.; Monitor de Ausencia de luces rojas.
- Características de Diseño: Totalmente Modular.; Fácil acceso para mantenimiento.
